工作原理

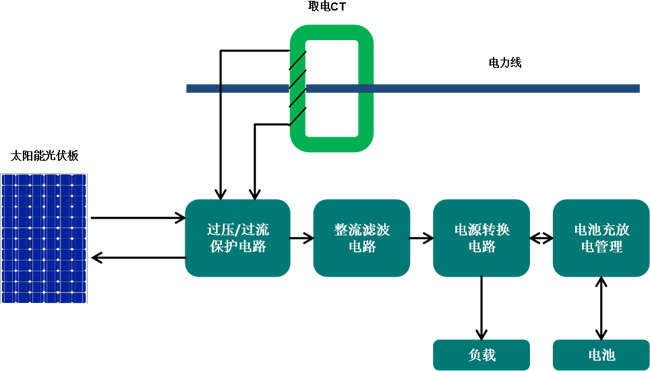

输电线路取电装置由取能互感器和取能电源模块两部分构成，工作原理如图所示：

本装置通过取能互感器从输电导线上或太阳能光伏板获取电能，然后输入取能电源模块，取能电源模块对其进行整流滤波处理并经电压转换输出稳定电压。取能电源模块内含取电调节保护电路，可以实时的调节和限制输入模块的电能，吸收因雷击等特殊情况引起的瞬间大电流，保证模块能在输电导线电流不稳定时仍能输出稳定的电压。

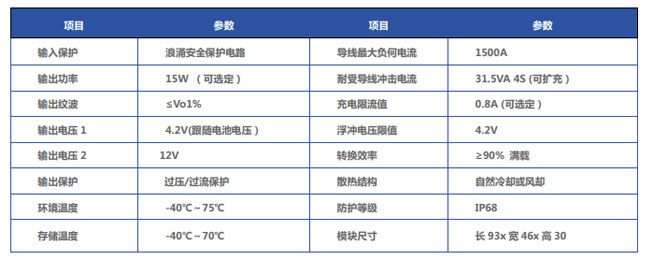

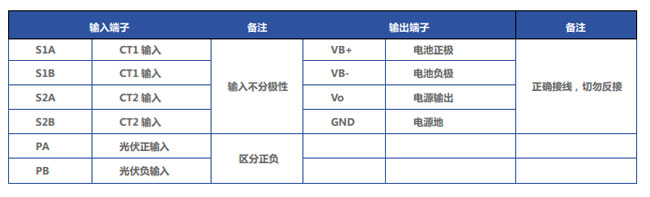

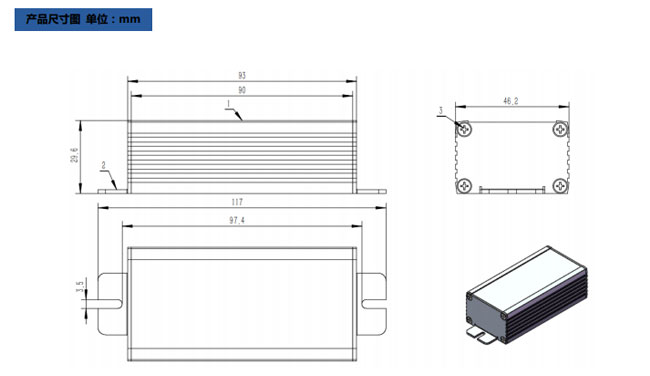

技术参数

取能模块工作策略

1)优先负载供电，当取电CT取能不足时，由取电CT和电池共同向负载供电，当取电CT取能超过负载功率要求时，同时向电池充电。取电CT供电和电池供电可进行无缝切换。
2）当导线电流过大，CT输出电压过高，取能模块保护电路启动，控制可控硅不断开关，将输入电压限定在一定值。
3）在取电CT和太阳能光伏板双输入条件下，优先选用取电CT供电，当取电CT取能不足时，由取电CT和太阳能光伏板共同供电。

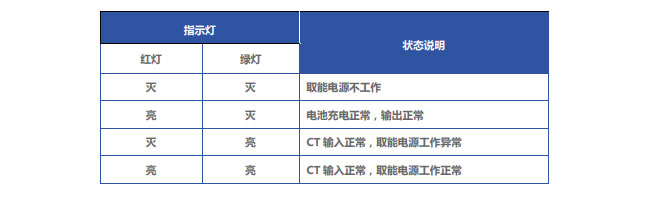

指示灯说明
